Wickeltechnik für die Raumfahrt
Flexibles Design der Filamentwicklung
Unser flexibles Design- und Herstellungsverfahren ermöglicht jede Art von fadengewickelten Verbundwerkstoffteilen gemäß den Projektspezifikationen. Je nach Anwendung können wir dank unserer Werkzeugentwicklung die Länge der Kohlenstoffwicklung auf bis zu 8 m oder den Durchmesser auf bis zu 0,8 m variieren (*die tatsächlichen Maximalwerte hängen vom Design des jeweiligen Teils ab).
Hauptmerkmale der Filament-Wicklung
- Große Vielfalt an Querschnittsformen
- Wahl der Faser und des Harzes
- Maßgeschneiderte Eigenschaften im Layup
- Maximale Länge 8 m*
- Maximaler Durchmesser 0,8 m*
- Schnelle Produktion von 4 Rohren auf einmal
- Leistungen: von Prototypen bis zur Kleinserienfertigung (individuelle Teilegestaltung).

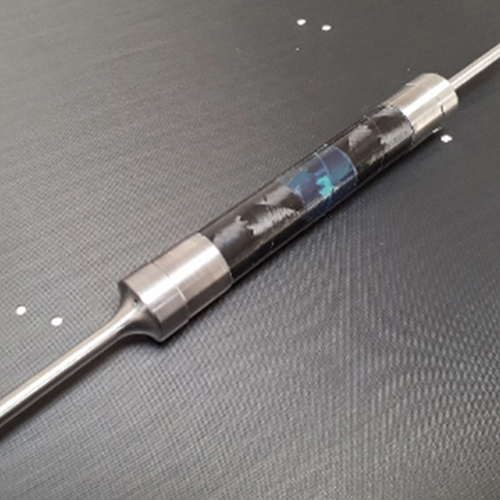

Verbundwerkstoffe mit gewickeltem Kohlenstoff-Filament
Die anspruchsvollen Anforderungen an Mechanismen und das herausragende Potenzial von Kohlefaserverbundwerkstoffen haben CST dazu veranlasst, sein Fachwissen im Bereich der vollständigen CFK-Entfaltungsmechanismen und Funktionsstrukturen auszubauen z. B:

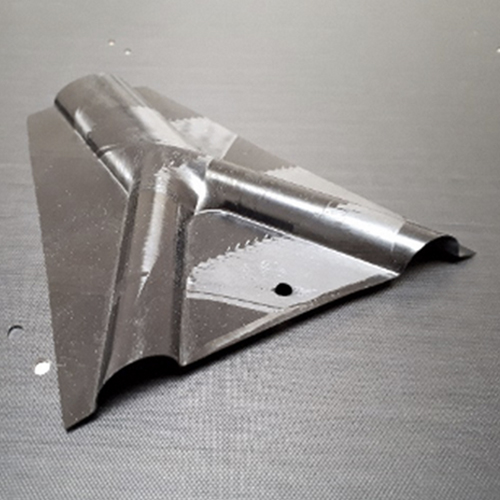

- Grundlinie für die Entfaltungsstreben von Solaranlagen (verschiedene Anwendungen): Y-Strebe oder Einzelstrebenkonstruktion
- JUICE RIME: Entfaltbare CFK-Antennenkonstruktion
-
2 Ausleger von 9 m, integrierte CFK-Entfaltungsscharniere, integrierter Antennenleiter, volle Oberflächenleitfähigkeit (EMC), integrierte Speise- und Erdungsanschlüsse
-
Zusammensetzung: 0,3 mm Wandstärke, Hochtemperatur-Cyanatesterharz, gesleevte Ausführung
-
Vorteile: Extrem leichtes Design, hohe Temperaturstabilität
-
CFRP projects for space missions
CFK-Faltantenne für das Radar zur Erforschung eisiger Monde (RIME) der Mission JUpiter ICy Moons Explorer (JUICE)
CST war für die Herstellung der ASTSS (Accelerometer & Star Tracker Support Structure) für beide Satelliten verantwortlich.
Hauptmerkmale dieser optischen Bank:
- Hohe Steifigkeit aufgrund der CFK-Struktur
- Thermische Stabilität
- Präzision der Insert-Schnittstelle
Carbospacetech fertigt die CFK-Profile der Sunshield Support Structure für RUAG Space. Das Gerüst der Sunshield Support Structure bietet sowohl optische als auch thermische Abschirmung für das Teleskop an Bord und trägt die Solar-Arrays.
1800 Ausleger aus kohlenstofffaserverstärktem Polymer für die Entfaltungsmechanismen des OneWeb-Satellitensystems für das globale satellitengestützte Internet.
